In questo breve articolo del nostro BIM Coordinator Lorenzo Pede viene presentato il livello di modellazione costruttivo degli impianti HVAC su piattaforma Revit di Autodesk.
Per la progettazione di sistemi HVAC, Autodesk Revit dispone di diversi tool utili, ma parlando di costruttivo, il LOD di default risulta non adeguato; è qui che entrano in gioco l’esperienza e le reali competenze del professionista.
Il mio ruolo come BIMCoordinator diventa una figura chiave all’interno del processo di progettazione, poiché sono in grado di stabilire quale tipologia di famiglia scegliere ed il modo in cui parametrizzarla. Progettare e successivamente modellare le parti di fabbricazione di un impianto industriale, che sia anche completo di supporti, comporta la conoscenza approfondita delle normative, oltre alla capacità pratica di sfruttare il software nella sua interezza.
Per progetti internazionali, occorrono elementi correttamente modellati, che restituiscano informazioni dettagliate, permettendo una visione completa e reale dell’impianto, aggiungendo al computo anche quei pezzi speciali non presenti nelle preferenze di instradamento base di Revit.

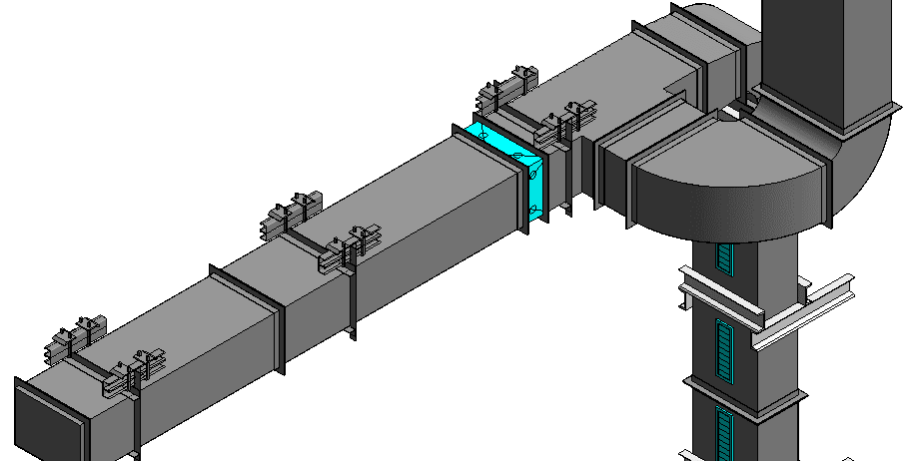

In questi screenshot potete osservare il lavoro che sto portando avanti con B1P Group sulle famiglie di Ducts ed Hangers, completamente parametrizzate, che premettono di avere una stima verificata dei carichi cui sono sottoposte le travi di supporto e il peso delle parti che compongono i canali.
